SAEL系列能饋式電子負載

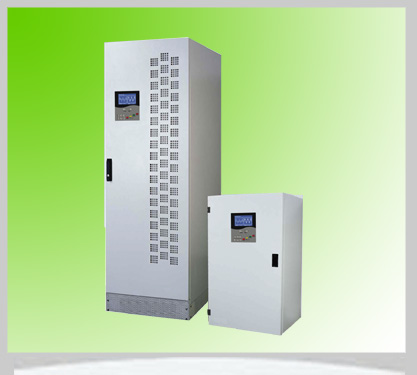

SAEL系列單相/三相能饋式可編程電子負載
SAEL系列單相/三相模塊化能量回饋式可編程電子負載，是芯馳自主開發研制的具有高性價比新型能量回饋式電子負載裝置。
各種電源類產品：如穩壓電源、UPS、消防應急電源、直流電源、充電器、發電機等，出廠前均需要進行負載老化與試驗。傳統的方法是采用電阻進行能耗放電，這一方面會消耗大量的電能，另一方面會大大增加輸配電設備的容量，同時釋放的熱量會增加空調的負擔。
SAEL系列能量回饋電子負載，利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用，通過可控整流器將被測試電源交流電能送到直流母線，通過PWM并網逆變器，將電能高效無污染的回饋電網，既節約電力能源又不產生大量的熱量，避免了試驗場所環境溫度升高的問題，可以大大改善工作環境。
適應性廣 —可用于寬電壓交流電源的測試與老化。
高性能 — 高速DSP控制，采用SPWM 高頻逆變技術，具有優越的性能。
高可靠 — 采用冗余設計，并選用優質元器件精心制造，性能穩定，可靠性高。
保護完善 —具有缺相、欠壓、反相序、過載、過熱等完善的保護功能，抗誤用能力強。
界面友好 — LCD顯示工作與故障狀態、主電電壓、頻率、輸入、輸出電流、輸出功率、直流母線電壓等信息； 還可以顯示電源電壓、輸入、輸出電流的波形。
操作簡單 — 自動化程度高，操作使用簡單。
維護方便 — 機內功能部件采用模塊化設計，結構簡潔，維護方便。
數字通訊接口 — RS485/RS232數字通訊接口，實現遠程計算機集中監控和管理。
型號 | SAEL33-30KW |
隔離方式 | 工頻變壓器隔離 |
最大交流輸入功率 | 30KW |
單相交流輸入電壓 | 150~286Vac |
三相交流輸入電壓 | 260~495Vac |
工作方式 | CV/CC/CR/CP |
最大單相輸入電流 | 50A |
輸出過載能力 | 33KW |
電流諧波 THD | <5%（額定功率時） |
功率因數 | >0.99（額定功率時） |
最大效率 | 93% |
額定輸出交流電壓 | 380Vac |
額定輸出交流頻率 | 50Hz±1% |
允許電網電壓范圍 | 310-450VAC |
允許電網頻率范圍 | 47.5-51.5HZ |
斷電后自動重啟時間 | 1min（可調） |
保護功能 | 短路、過熱、過載等 |
通訊接口 | RS485 |
工作溫度 | -20℃~+50℃ |
相對濕度 | 0~95% |
海拔高度 | 6000 米（超過 2000 米需降額使用） |
冷卻方式 | 強制風冷 |
外型尺寸L×W×H | 600*800*1800 |
