隨著電力電子技術的發展，逆變電源的應用逐漸普及。因其可以輸出各種頻率和電壓，所以在相應的測試行業和 供電行業使用也非常成熟。然而，在斷路器類產品部分性能測試時，對試品端電壓沒有特定要求，而對測試電流有嚴 格要求，根據標準《GB17701-1999:   設備用斷路器》、《GB10963.2-2003  家用及類似場所用過電流保護斷路器》, 需要按標準要求的電流對產品的溫升、壽命、約定脫扣、約定不脫扣、瞬動等特性做相應測試。傳統測試方法主要采 用固定頻率市電輸入后，外加調壓變壓器的方式實現。無論是手動調壓器還是電動調壓器都存在很多缺陷，例如：

■ 頻率變化困難，傳統測試系統只能完成特定頻率的產品測試，既無法模擬電網頻率的波動，也無法適應多國電網標 準及軍工高頻電力標準：

■ 輸出電流控制精度不夠，調壓器通過移動碳刷改變輸出電壓配合試品阻抗來控制輸出電流。因碳刷存在機械偏差， 機械調整響應速度慢，系統阻抗受碳刷磨損變化、試品阻抗受溫度等因素影響， 一般穩流精度很難達到5%以下。

■ 傳統用調壓器的方式，因存在頻繁的機械操作，對碳刷等關鍵零件的損耗很大，維護成本也很高。
■ 體積龐大，造成實驗室的空間資源和設備材料資源的雙重浪費。

■ 碳刷的運動會形成接觸電弧，在電源入線極易形成低頻傳導干擾，導致連接在同一電源上的其它設備受到干擾。

■ 穩流速度慢，很難完成對試品瞬動測試的要求， 一般試品在額定電流10倍左右的測試電流下，脫扣時間約為10ms    以內，靠調壓器很難在10ms 左右時間將輸出電流從OA 上升到測試電流值，只能通過多次逼近去實現。而試品對連 續大電流腺動測試是不允許的，因此每逼近一次，要等待試品有足夠的冷卻時間，導致測試效率大大降低。

       傳統調壓方式測試存在上述諸多問題，故能顯著提高測試效率，提升測試品質的新型測試系統，就成為斷路器類 產品測試行業的明智之選。

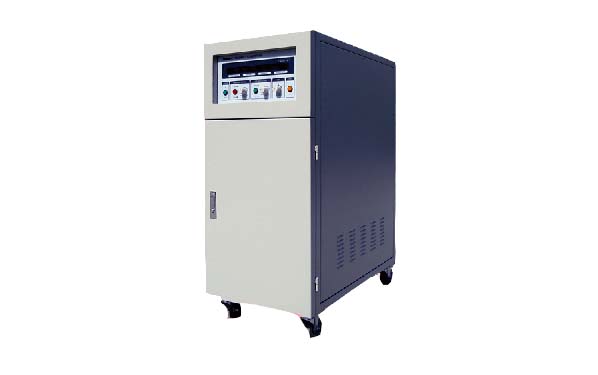

芯馳交流恒流電源基于PWM  逆變電源技術，用于斷路器類產品的測試，采用電流控制算法結合了斷路器測試行業特 殊的要求，是一種新型的穩流穩頻專用測試電源。該電源主要特點；

■ 交流恒流源是為低壓電器用戶專門設計制造的，其輸出電流是恒定的，輸出波形為純正弦波，可作為檢測過流實驗儀器。

■ 采用軟件DDS 技術，可輸出任意頻率，滿足相應測試需要(40~70Hz,300~450Hz)   且頻率穩定度可達0.1%。 采用軟件電流PI調節器，可動態改變PI調節器相關系數較好地滿足斷路器特殊測試需要。

■ 采用PWM  單開關周波電流控制算法，使得電源輸出的動態性能滿足測試需要，穩流精度大幅提高可達0.5%。

■ 采用模塊化設計，體積小，效率高(可達90%以上),可靠性和維護成本相對于傳統調壓器方式具有明顯優勢。特別對于短時間電流快速上升的測試要求，相對傳統調壓器方式，恒流電源更是獨有的解決方案。

■ 本交流恒流源可帶阻性、感性、容性負載，滿足低壓電器對測試電源的要求。

■ 突出的優點，穩流精度高，可根據用戶使用環境有1%，0.8%，0.5%，0.3%級別。保證輸出電流恒定。此前使用的大電流發生器方案由于溫度變化，導線、接頭和線圈的銅阻等一直在變化，

■ 操作人員須經常調節調壓器來恒定電流，費時費精力，而且精度是無法與本電源相比的，低壓電器生產中，須對電流進行校驗、老化的項目上，使用本電源是目前最佳選擇，如熱繼電器動作電流的整定，空氣開關熱脫扣電流的測量等。

■ 可進行不同電流等級的自動化測試（項目：電壓、電流、頻率、升降時間，可循環測試操作）

■ 頻率可調范圍：40-500HZ（選配），固定輸出：50HZ、60HZ（更多范圍內固定輸出頻率可根據用戶需求設計）

■ 可為用戶設置模擬量（信號）控制

典型應用 一 斷路器傳統測試系統與新型測試系統對比

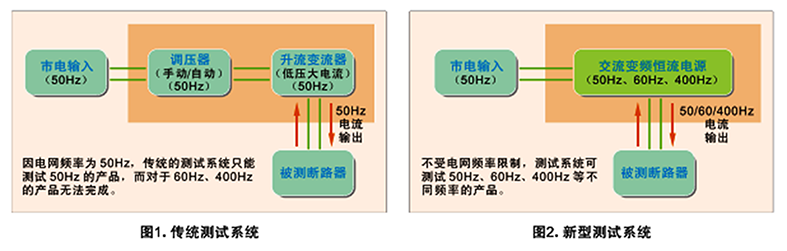

如下圖1所示，傳統的測試系統結構比較簡單，采用調壓器+升流變流器方式，輸出固定頻率，頻率精度受電網限 制，穩流精度不太理想，很難達到低于4%。

如下圖2所示，新型的測試系統采用交流變頻恒流電源替代傳統的調壓器+升流變流器，輸出頻率可按產品要求選 擇，頻率精度不受電網限制可達0.1%Hz, 穩流精度可達到不低于0.5%。

產品應用

◆ 交流空氣開關                                    ◆ 交流接觸器

◆ 機械開關，電子開關                          ◆ 交流互感器

◆ 自動化檢測校驗臺                             ◆ 電流要求測試場所

◆ 熱繼電器、塑殼斷路器、小型短路器及需要設定額定電流、動作電流、短路保護電流等
