1、 產品方案-并冗系統設計架構

  1、采用8臺 50KW的程控電源并機，單機型號：SSD640-80-50KW

  2、采用并冗結構，任意一臺有問題不影響總輸出，提高可靠性

  3、AC-DC-DC 變換，采用軟開關變換器

  4、多個模塊或串或并后仍然要保證安全性，要有有效的保護電路

  5、在多模塊并聯使用時，其中一個故障時不影響其它模塊使用

  6、經過合適的的并聯組合，電壓可達640V，并聯電流可達640A

2、 電源裝置的基本配置

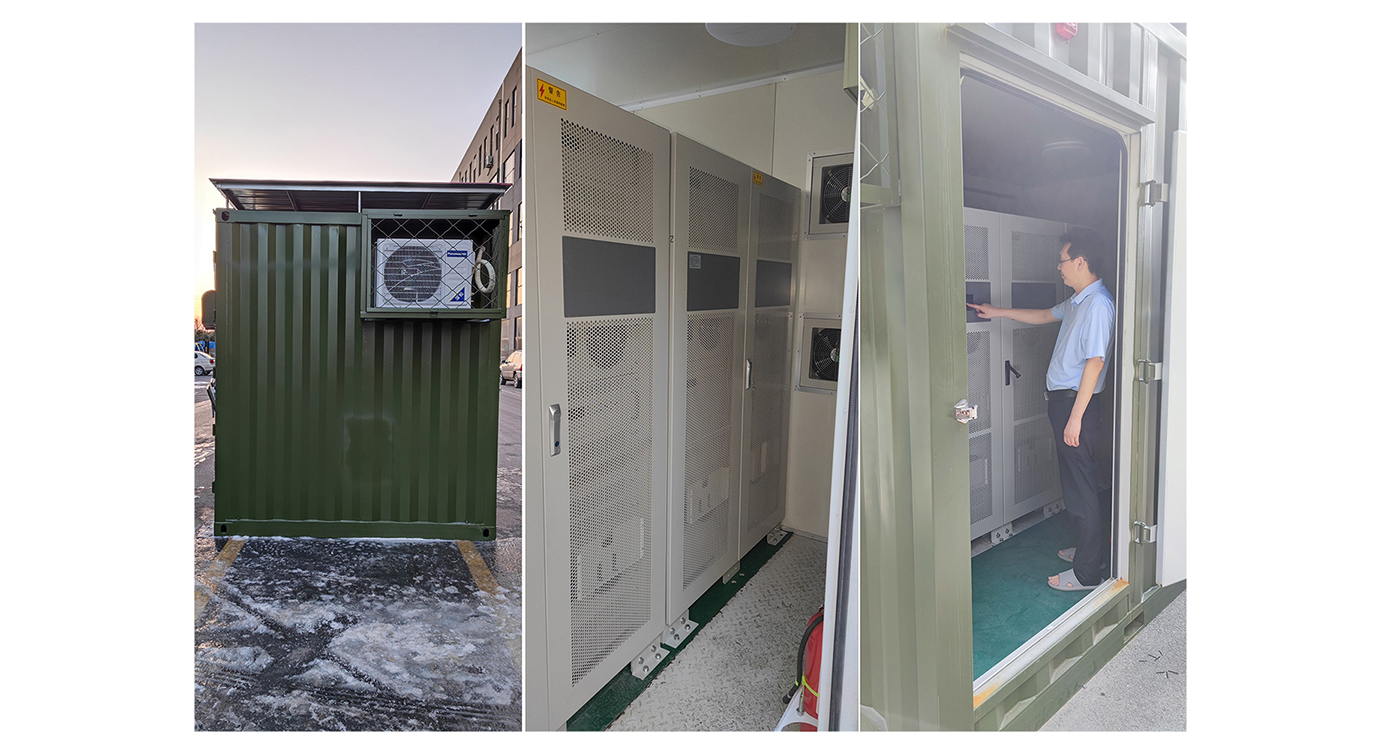

      直流電源裝置由直流電源柜、空調柜組成，直流電源裝置柜并機放置于戶外集裝箱內。

配置如下：

（1）直流電源柜1：放置4臺50KW的程控直流穩壓穩流電源；

（2）直流電源柜2：放置4臺50KW的程控直流穩壓穩流電源；前門放置7寸監控屏；

（3）集裝箱： 箱內放置1套 400kW 程控直流穩壓穩流電源、照明和空調等。

集裝箱散熱方案：發熱設備主要是直流電源裝置功率單元系統，采用風冷散熱為主。內部配置空調。

消防方案：電氣集裝箱考慮到機柜的保護相對比較完善，有完善的過熱保護、短路保護等，起火屬于非常極限的工況，一旦檢測到告警信號，系統關機，可采用干粉滅火器備用滅火。

門禁系統與照明方案：電氣集裝箱配置常規照明和應急照明，與門禁系統配合，開門時，常規照明開啟，關門后，常規照明關閉，開門且常規照明斷電時，應急照明開啟，應急照明時間保證不低于于 10分鐘。

集裝箱配電方案：集裝箱內部供電基本都為 220V交流，主要有：系統控制電源、風機供電、照明系統供電、故障燈供電等。
